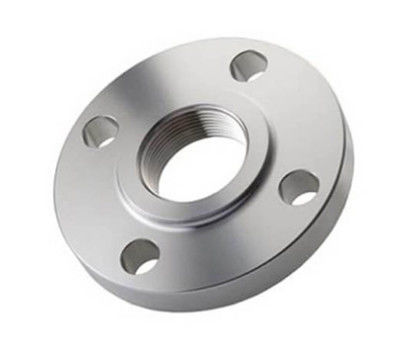

| 名前: | ASME B16.5 ANSI B16.5チタニウムGR1 GR2 PLの溶接の板フランジ | 材料: | チタニウムの合金 |
|---|---|---|---|
| 出版物の評価: | 0.6-32MPa | 技術: | 造られたおよびCNCの機械化 |
| 標準: | ASME B16.5 DIN | 表面: | RF FF |
| サイズ: | DN10-DN2500 | ||
| ハイライト: | CNCの機械化のチタニウムの溶接首のフランジ,PLのチタニウムの溶接首のフランジ,ASME B16.5チタニウムCNCの機械化 |
||
| 標準 | ANSI B16.5 | クラス150のフランジ クラスの2500のフランジ |
| DIN | 6Bar 10Bar 16Bar 25Bar 40Bar 63Bar | |
| JIS | 5Kフランジ30Kのフランジ | |
| EN1092-1 | 6Bar 10Bar 16Bar 25Bar 40Bar 63Bar 100Bar | |
| タイプ | 1. 板フランジ2.のフランジ4.の溶接の首のフランジ5.Longの溶接の首のフランジ6.のブランク フランジ7.のソケットの溶接のフランジ8.の糸のフランジ9.の平らなフランジ3.のスリップはフランジ10.を重ね継ぎするフランジをねじで締めた。等. | |
| 結合方式 | 上げられた表面、平らな表面、リング タイプ接合箇所は、表面、大きい男女、小さい男女、大きい舌、溝、小型舌、溝、等を重ね継ぎする | |
| サイズ | 1/2」- 100」、SCH5S-SCH160S、XS、XXS、STD | |
| 熱処理 | 、正常化する和らげることを癒やす焼きなまし | |
| 適用 | 水仕事、造船業、石油化学製品及びガス産業、電力産業、弁の企業および概要の管 |
|
| 1. 化学条件 | |||||||||||
| 聽 | N | C | H | Fe | O | Al | V | Pd | Mo | NI | チタニウム |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.2 | 0.18 | / | / | / | / | / | バランス |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | / | / | / | / | / | バランス |
| Gr5 | 0.03 | 0.08 | 0.015 | 0.4 | 0.2 | 5.5-6.75 | 3.5-4.5 | / | / | / | バランス |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | / | / | 0.12-0.25 | / | / | バランス |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.0-3.0 | 2.0-3.0 | / | / | / |
バランス
|
| 2. 抗張条件 | |||||
| 等級 | 引張強さ（分） | 引張強さ（分） | 降伏強さ（分）を | 降伏強さ（分）を | 延長 |
| Ksi | Mpa | Ksi | Mpa | % | |
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 90 | 620 | 70 | 438 | 15 |

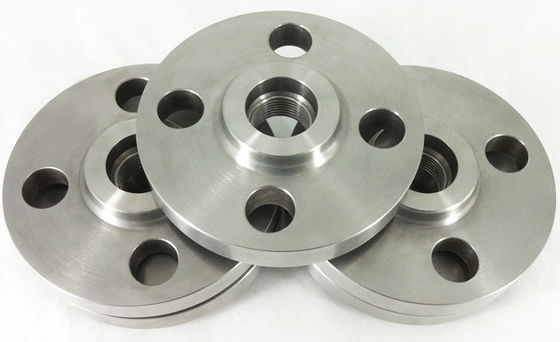

ロゴの注文のチタニウムのフランジ
利用できるフランジのタイプ
フランジのa.Slip
b.Weldingの首のフランジ
c.Threadedのフランジ（ねじで締められたフランジ）
d.Plainのフランジ
e.Blindのフランジ
f.フランジを重ね継ぎしなさい
g.Wocketの溶接のフランジ
h. 溶接されたフランジ
i.titaniumのlarge-diameterフランジ
質及び点検:
1. 物質的な等級を確認するPMIテスト。
2.製造の間に制御し、終わる次元。
3。プロダクトすべてはずっと出荷する前にテストされる100%の出版物である。
4.燻蒸なしの合板箱で詰められて。
5.利用できる第三者の点検。
